Отгрузка КРУН 6 кВ для объекта золотодобычи в Свердловской области

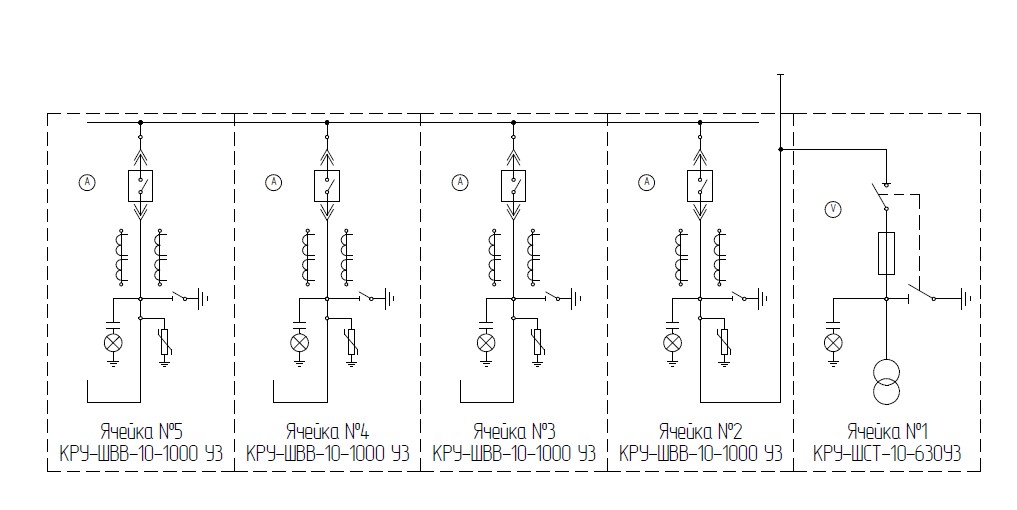

Работа над проектом началась с краткого запроса заказчика: «Добрый день! Прошу выдать ТКП на КРУН (обведен ручкой на схеме)». К обращению была приложена однолинейная схема с выделенным участком распределительного устройства. После первичной проработки заказчик направил техническое задание на разработку и изготовление ячеек КРУ со средним выкатным элементом в составе корпуса РП-6 кВ для нового объекта.

Основанием для поставки являлось увеличение производственных мощностей предприятия. Оборудование предусматривалось для размещения в корпусе распределительного пункта наружной установки с учетом заданных габаритных ограничений и требований к размещению оборудования.

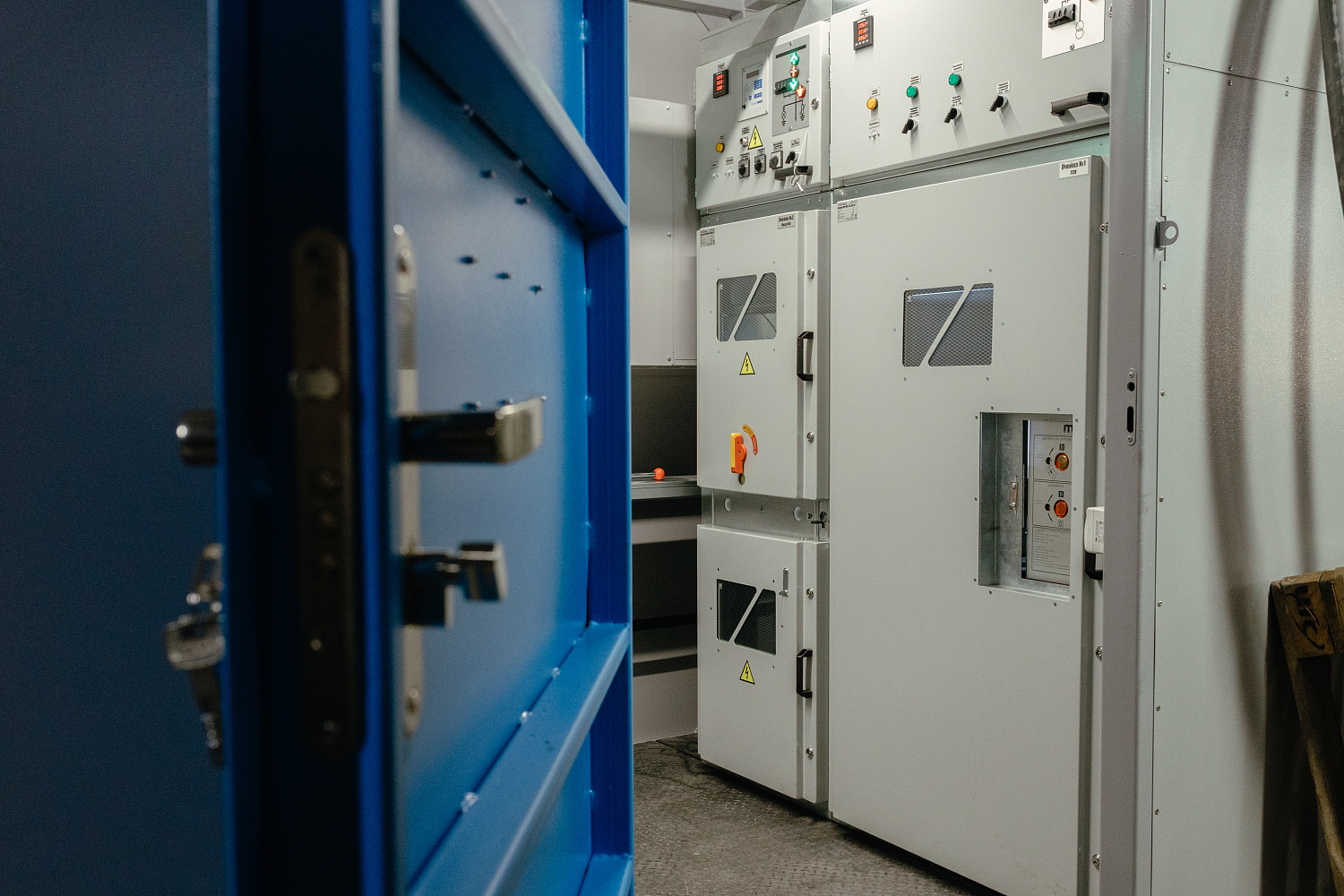

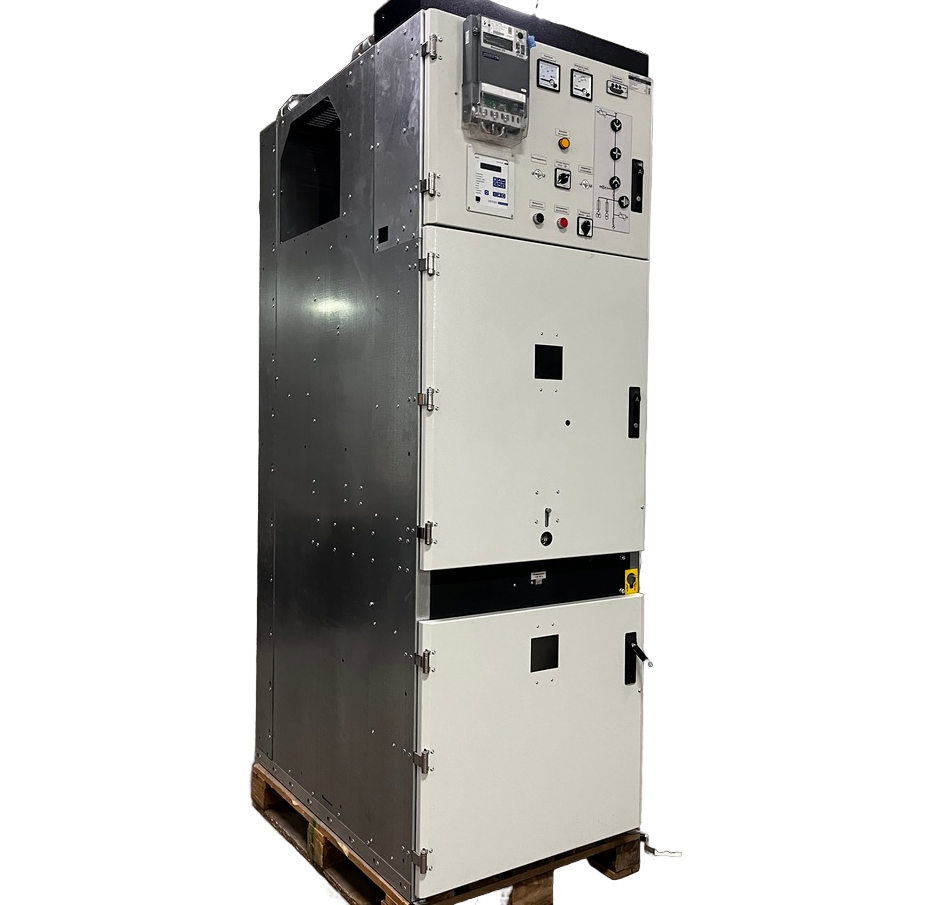

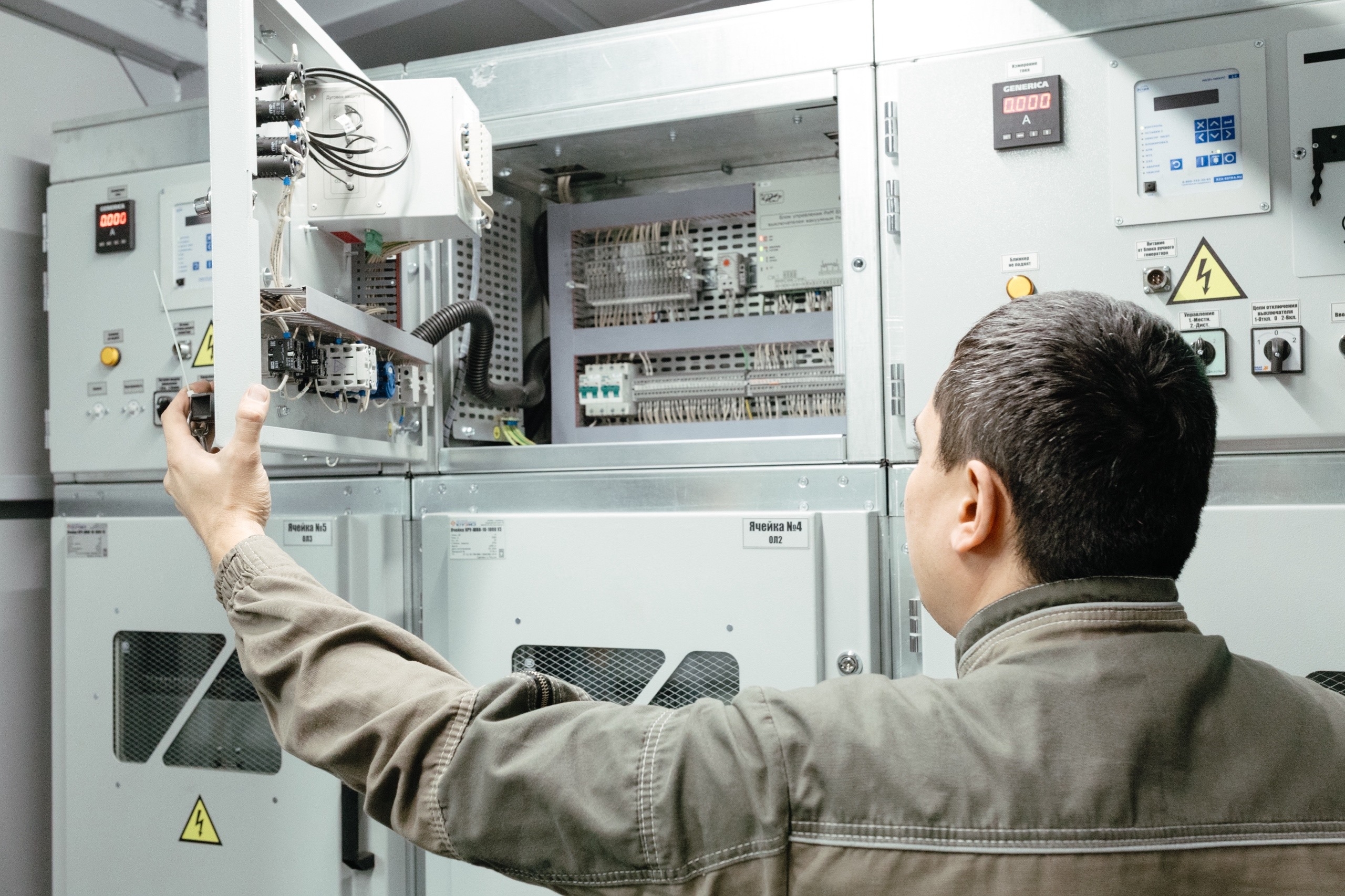

В рамках проекта разработана рабочая документация и изготовлено комплектное распределительное устройство наружной установки КРУН 6 кВ в металлическом корпусе РП габаритами 2400×5700×3000 мм (Ш×Д×В). В составе распределительного устройства реализованы пять ячеек КРУ со средним выкатным элементом, предназначенные для работы в составе РУ-6 кВ объекта золотодобычи.

Состав поставки

• КРУН 6 кВ в металлическом корпусе РП
• 5 ячеек КРУ со средним выкатным элементом

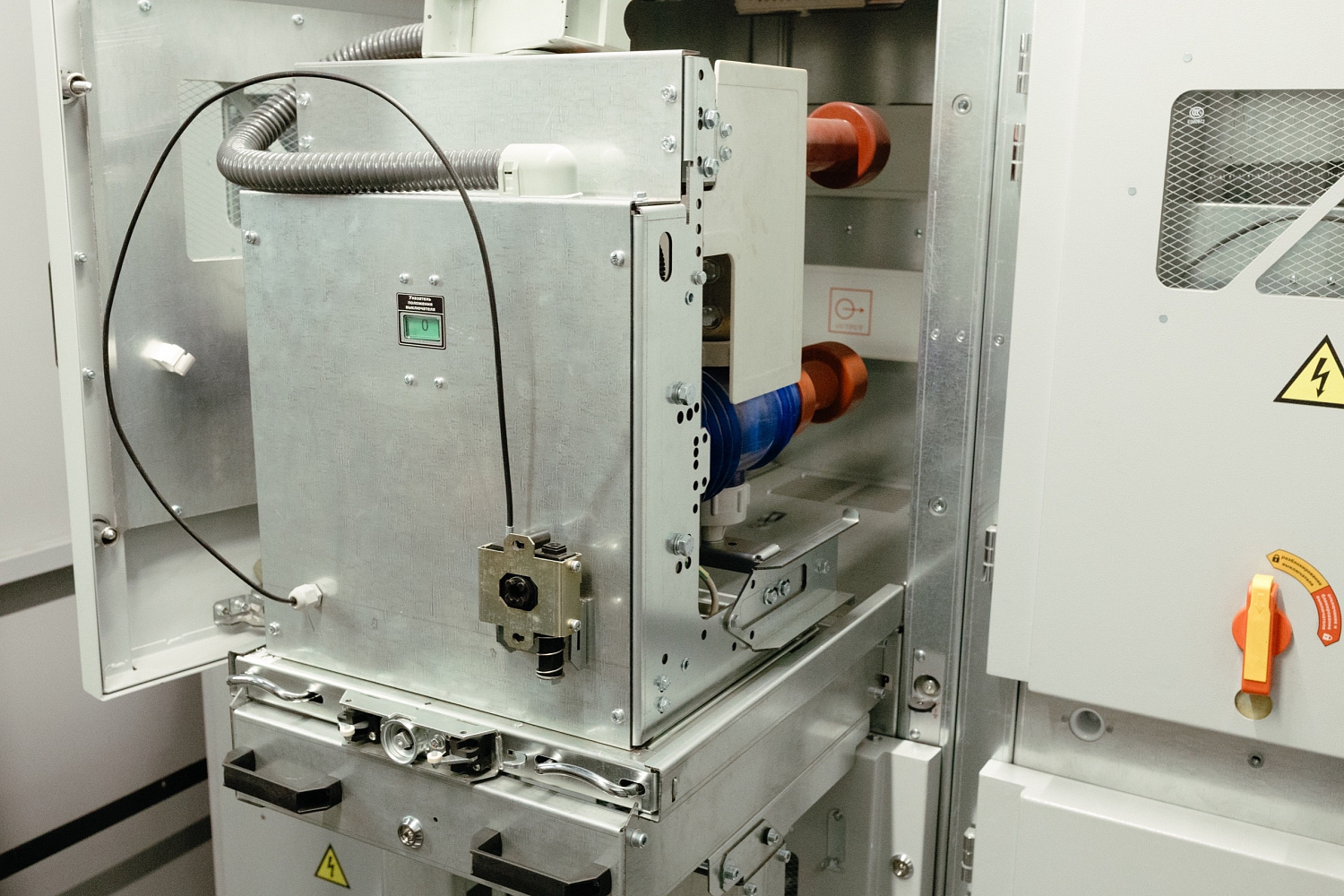

• вакуумные выключатели выкатного типа РиМ ВВ-10-20

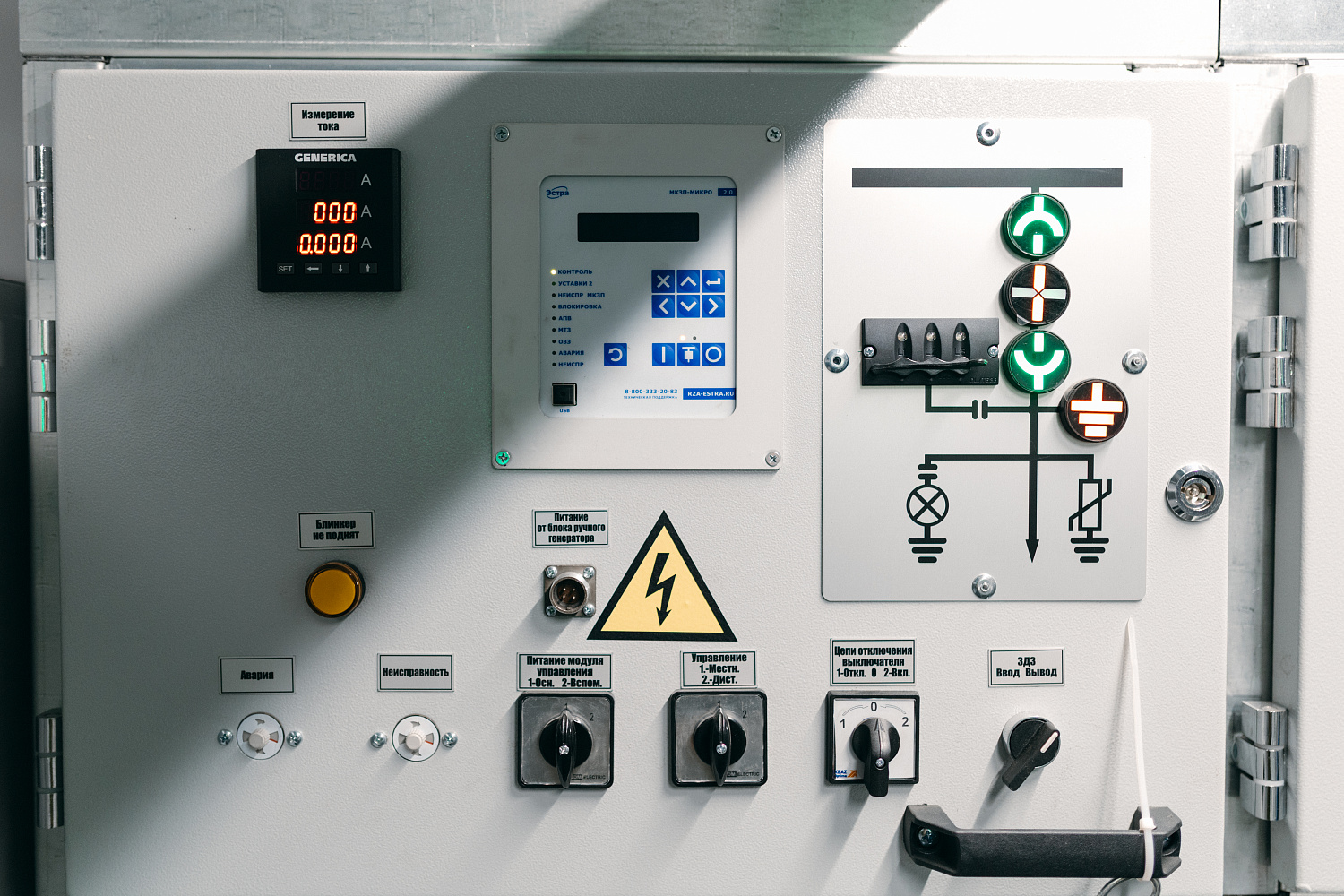

• устройства защиты присоединений МКЗП-МИКРО 2.0-2-Т-ДЗ с дуговой защитой
• ошиновка РУ-6 кВ на номинальный ток 1000 А
• заземляющие разъединители
• шторочные механизмы
• система механических и электрических блокировок

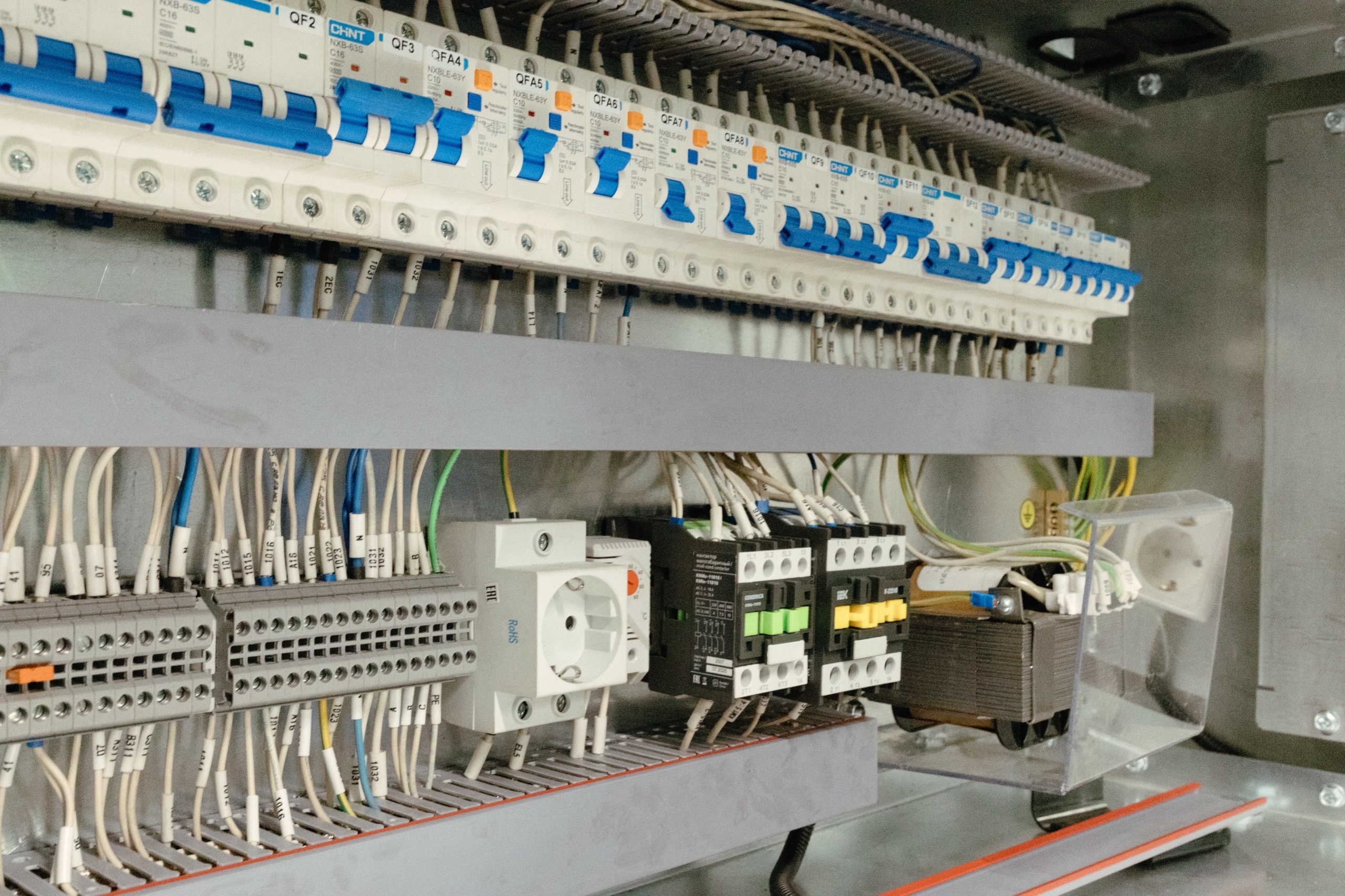

Особенности оборудования и технические решения

Конструкция КРУ разработана с учетом требований ПУЭ и ГОСТ 12.2.007.4, а также опыта монтажа и сдачи аналогичных распределительных устройств на промышленных объектах. Реализована компоновка со средним выкатным элементом, обеспечивающая удобство обслуживания, ремонтопригодность и безопасную эксплуатацию оборудования.

Отсеки распределительного устройства выполнены полностью локализованными. Предусмотрено разделение кабельного отсека, отсека выкатного элемента и шинного пространства. Конструкция обеспечивает доступность обслуживания при подключенных кабельных линиях. Заземляющий разъединитель размещен с учетом возможности обслуживания при одностороннем доступе.

Проработаны решения по усилению дверей, исключению их открытия в недопустимых режимах, повышению жесткости конструкции и корректной работе блокировок. Предусмотрены ревизионные люки увеличенного размера, закрытые кабельные лотки, маркировка элементов заземления и возможность демонтажа отдельных конструктивных элементов для обслуживания и ремонта.

Отдельное внимание уделено:

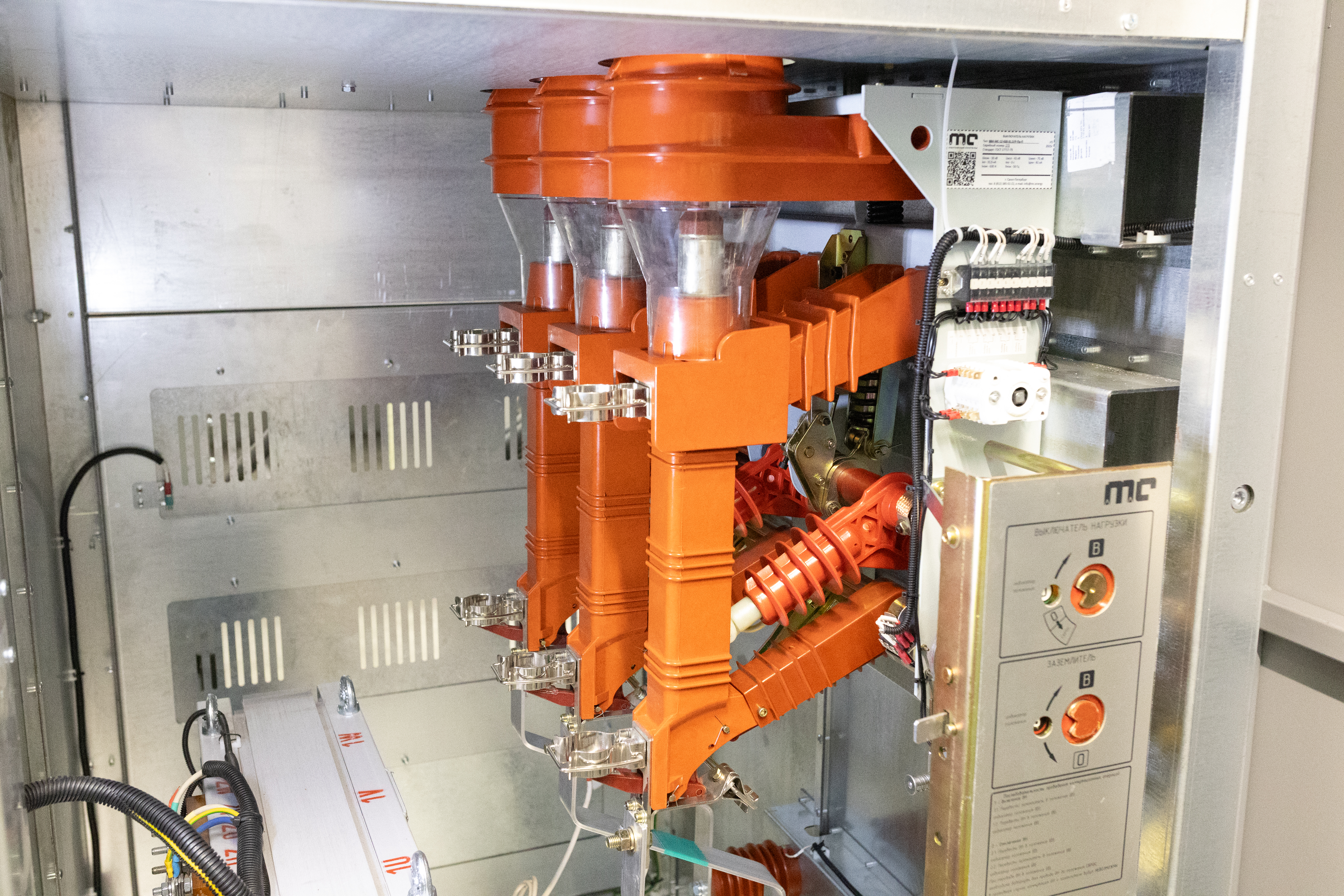

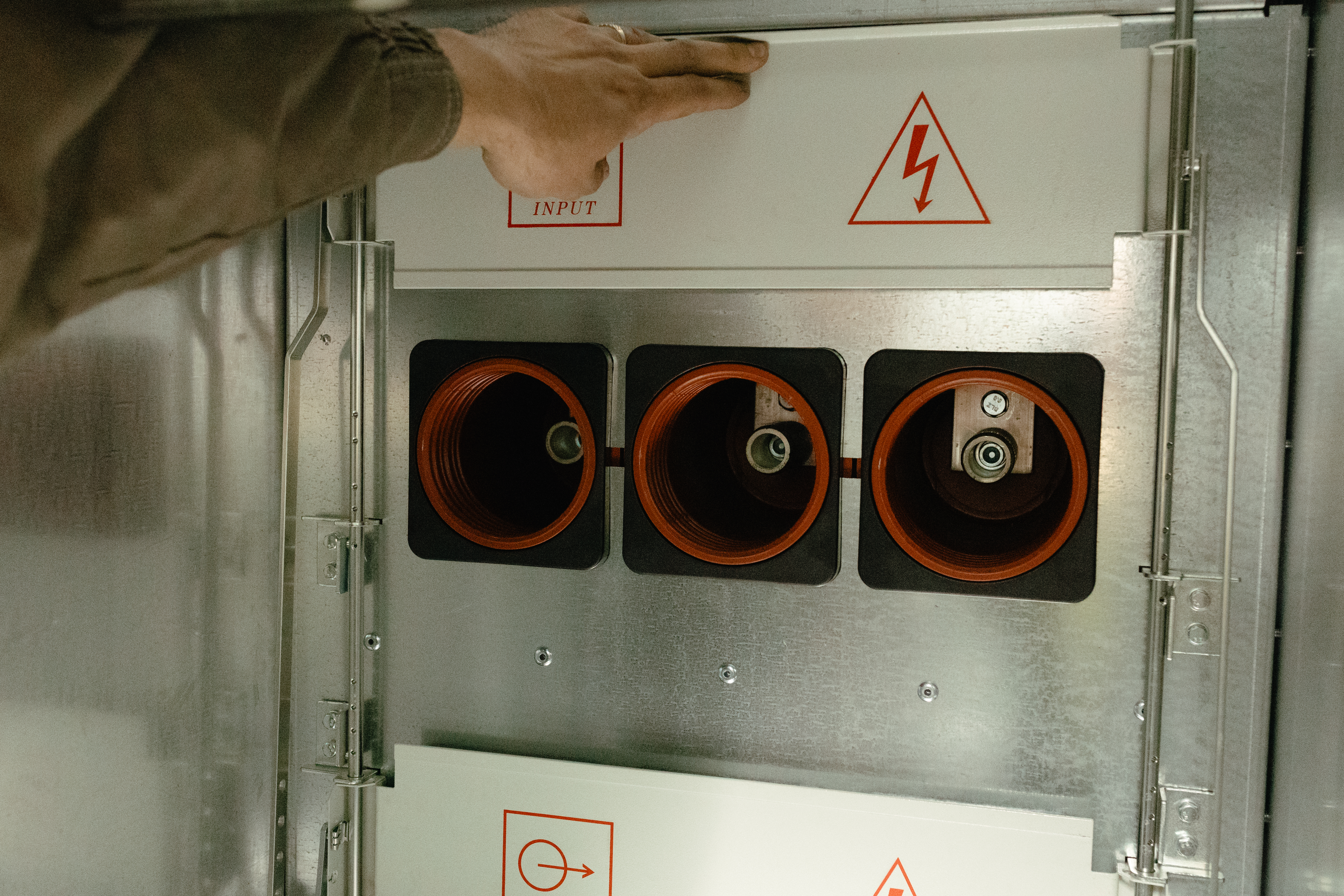

• работе шторочного механизма
• усилию привода заземляющего разъединителя
• настройке концевых выключателей тележки и заземлителя
• конструкции замков и блокирующих элементов
• локализации отсеков и безопасности персонала
• обеспечению непрерывного заземления выкатного элемента
• защите смотровых окон от ударных нагрузок
• обеспечению ревизионного доступа к аппаратному отсеку

Блокировки недопустимых действий (ГОСТ 12.2.007.4)

В конструкции КРУ реализован комплекс механических и электрических блокировок:

• блокировка перемещения выкатного элемента при включенном выключателе
• блокировка включения выключателя в промежуточном положении тележки
• блокировка перемещения тележки при включенном заземляющем разъединителе
• блокировка перемещения выкатного элемента при открытой двери отсека
• блокировка открытия двери до вывода тележки в контрольное положение
• блокировка открытия двери без включенного заземляющего разъединителя
• блокировка шторочного механизма при обслуживании
• непрерывное электрическое соединение выкатного элемента с корпусом шкафа
• блокировка подачи напряжения на участок с включенным заземляющим разъединителем (опция)
• блокировка включения заземляющего разъединителя на участке под напряжением (опция)

Особое внимание при разработке конструкции

При разработке оборудования отдельное внимание уделено следующим конструктивным решениям:

• локализация отсеков КРУ без перфорации между зонами
• усиление дверей и применение ригельных замков
• исключение открытия дверей при промежуточных положениях приводов
• корректная работа шторок при вкаченном выключателе
• проверка нагрузок на приводы выключателя и заземлителя
• настройка концевых выключателей в крайних положениях
• размещение электромагнитных блокировок заземляющего разъединителя
• усиление конструкции дверей при блокировках
• закрытые кабельные лотки с маркировкой электробезопасности
• размещение заземляющего разъединителя для обслуживания при подключенных кабелях
• возможность демонтажа средней полки для ремонтных работ
• маркировка точек заземления
• применение электроконтактной и диэлектрической смазки
• контроль моментов затяжки болтовых соединений
• увеличение ревизионных люков аппаратного отсека
• выполнение клапанных крышек и задних стенок для сброса давления

Результат для заказчика

Поставленное КРУН 6 кВ обеспечивает надежное электроснабжение объекта, безопасную эксплуатацию оборудования и возможность дальнейшего расширения распределительного устройства. Применение ячеек со средним выкатным элементом позволяет выполнять обслуживание с минимальным временем простоя и повышает удобство эксплуатации.

Южно-Уральский электромеханический завод выполняет разработку и изготовление распределительных устройств с учетом требований заказчика, условий эксплуатации и нормативной документации, уделяя особое внимание конструктивной проработке и эксплуатационной надежности оборудования.
